AUTOXUGA como empresa que desarrolla programas informaticos de Gestion y Tecnicos desde hace 15 aņos y fabricante de circuitos electronicos para Aparatos de Diagnosis o Scanner para automoviles, ha comenzado la fabricacion de modulos electronicos para AHORRO DE ENERGIA con el correspondiente programa informatico que logra que los sistemas actuales de captacion solar (paneles termicos o en su caso colectores solares) sean suficientes para disponer de agua caliente y calefaccion en epocas de INVIERNO sin tener que recurrir al suelo radiante, lo que hace que dicha innovacion (I+D+a) sea la mas adecuada en la restauracion de edificios con radiadores tradicionales o instalacion de energia limpia en viviendas y edificios nuevos o antiguos.

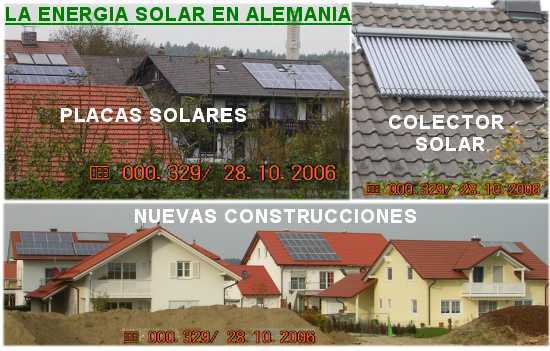

Casi todos los pueblos en Alemania son sensibles a la contaminacion y tanto en edificaciones nuevas como en las
existentes las dotan de sistemas de ahorro de energia en donde profusamente utilizan las placas solares y los
colectores solares como solucion a los sistemas tradicionales del gasoil o la electricidad tanto para el agua
caliente sanitaria como para el calentamiento de las viviendas.
A pesar de que en Alemania hay muchas menos horas de sol que en Espaņa, sin embargo esta totalmente aceptado
el calentamiento del agua y la calefaccion por medio de la energia solar. Es probable que en Espaņa a la vista
de una energia totalmente dependiente del petroleo y del gas sin que se pueda garantizar el suministro
indefinido, se tome conciencia de que deben utilizarse nuevas alternativas tal como desde hace 10 aņos
lo viene haciendo Alemania y que los sistemas electronicos desarrollados por Autoxuga pueden ayudar a un
importante ahorro de energia a traves de la planificacion de consumos.
Los modulos electronicos fabricados por Autoxuga consiguen que en Invierno se consiga una:
- Calefaccion GRATUITA planificada por el sistema Receptor y Transmisor de Autoxuga
- Ahorro importante en combustible o energia electrica
- Disminuir drasticamente la contaminacion del medio ambiente
Con el programa informatico de Autoxuga y los modulos electronicos que fabrica, es posible conseguir con las placas
o colectores solares agua caliente y calefaccion selectiva suficiente en el invierno.
Dado que en invierno solamente se pueden conseguir con la tecnologia actual (aņo 2006) que las placas y colectores
solares proporcionen aproximadamente 45ēC a una cantidad de agua caliente del acumulador solar, los modulos electronicos de
Autoxuga envian directamente al elemento calefactor el agua caliente en cantidad suficiente para que se disponga en el
lugar programado de una temperatura adecuada para el calentamiento del recinto.
El programa informatico de Autoxuga de ahorro de energia permite planificar las temperaturas de los distintos compartimentos
al objeto de conseguir que la energia solar sea suficiente para mantener unos lugares con temperaturas confortables en
funcion de los deseos de cada familia.
Los esquemas estan simplificados para que se entienda el funcionamiento de la energia solar en su conjunto y no se corresponden
con instalaciones reales. En todo momento y en la realizacion de las obras se cumplira la normativa tecnica urbanistica y
medioambiental segun:
-Reglamento Instalaciones Termicas en los Edificios (RITE) y sus Instrucciones Tecnicas Complementarias.
-Reglamento de Recipientes a Presion (RAP)
-Reglamento Electrotecnico para Baja Tension (REBT) y sus Intrucciones Complementarias (ITC-BT)
-Ley de Proteccion del Ambiente Atmosferico (LPAA)
-Y en su caso, segun el proyecto; Normas Basicas de la Edificacion: NBE-EA.95; NBE-CA; NBE-CPI; de Seguridad e Higiene OSHT, Ley 88/67 de 8 de noviembre: Sistema Internacional de Unidades de Medida S.I., etc.
Las instalaciones que recogen Energia Solar mediante paneles termicos o colectores solares para uso en agua caliente
sanitaria (ACS) y calefaccion suelen disponer de una centralita electronica que controla la temperatura que recibe de los
paneles o colectores solares que suele regularse a 65ēC para enviar al interior de la vivienda el agua sanitaria o el agua de
calefaccion a unos 45ēC.
Segun la calidad de los paneles termicos o colectores solares se consiguen los 65ēC en mayor o menor tiempo, aunque
dependera de las radiaciones solares la celeridad del calentamiento.
El Acumulador con serpentin o Deposito que contiene el agua caliente debera tener calidad suficiente para retener la temperatura
del agua y evitar al maximo las perdidas por radiacion. El rendimiento de la instalacion dependera en parte de la calidad de los
componentes instalados y del eficiente diseņo de valvulas, tuberias, etc.
Estamos estudiando en Autoxuga utilizar el calor sobrante de las temperaturas que alcanzan los paneles termicos o colectores solares en verano y en lugar de enviar dicho sobrante de agua o vapor a la atmosfera o a una piscina generemos frio para obtener una refrigeracion en la vivienda. Se trata del principio fisico de que en la expansion de un gas se obtiene baja temperatura y al hacer circular el agua en donde se produce dicha expansion nos produzca en toda la instalacion unas temperaturas de 5 o 6 ēC
que a traves de los radiadores que calientan en invierno, refrigeren en verano. El actual problema con que nos encontramos es el punto de rocio o gotas de condensacion que se produce en el panel del radiador para lo cual se necesita un recogedor de agua en cada radiador con tuberias de desagüe.
Los diseņos tradicionales de Energia Solar se basan en el principio de transmitir el calor que reciben los paneles termicos o
colectores solares que en dias de suficiente radiacion solar se obtienen facilmente 65ēC, siendo el Modulo de Control electronico el
que regule la temperatura de salida del agua caliente sanitaria y de calefaccion del Deposito sobre los 45ēC, pudiendo regularse
tanto la temperatura de entrada (65ēC) como la de salida (45ēC) en el Modulo de Control.
Estos sistemas tienen la desventaja de que si no se alcanzan los 45ēC para la salida, hay que poner una Caldera o Bomba de
Calor de apoyo para elevar toda la temperatura del agua con el inconveniente de que desde el Deposito hasta el final del
circuito, el agua puede estar a temperaturas muy bajas (18 a 20ēC) lo que implica poner toda la instalacion a una temperatura de
funcionamiento que para el caso de suelo radiante puede ser suficiente los 30ēC pero en radiadores antiguos se necesitan mas
de 60ēC, aunque los radiadores modernos de fundicion de aluminio funcionan a partir de los 50ēC.
El Modulo de Control electronico solamente regula la entrada de calor de los paneles termicos o colectores solares, haciendo
funcionar la Caldera o Bomba de Calor en funcion de los requerimientos del usuario con importante desaprovechamiento del
sistema. De ahi que se recomiende en calefaccion la colocacion de suelo radiante que con 30ēC desprende algo de calor, cuestion
inviable para casas ya construidas por ser imprescindible levantar todo el suelo de la vivienda.
La aportacion de calor al agua a traves de Calderas o Bombas de Calor suele ser considerable en este tipo de instalaciones,
dependiendo la mayor o menor aportacion de la Energia Solar que envian los paneles o colectores.
El sistema desarrollado por AUTOXUGA consiste en poner unos circuitos electronicos en cada habitacion o en cada planta
que recojan datos de la temperatura que se desee en cada lugar; datos que se envian a un Modulo Control CENTRAL que hara funcionar cuando se desee (y a peticion del usuario) el sistema de calefaccion segun sus deseos.
Pues un Programa Informatico desarrollado por Autoxuga al igual que los circuitos electronicos y Modulo Control CENTRAL,
sera el encargado de hacer funcionar 1 solo radiador, 2, 3, etc. en funcion de los requerimientos exigidos.
Se puede planificar la calefaccion de manera que durante una horas del dia funciona la parte inferior de la vivienda; una hora antes
que funcione la habitacion que se desee y tambien una hora antes que arranque la calefaccion del cuarto de baņo. Todo ello programable por el usuario en funcion de sus necesidades.
El sistema desarrollado por Autoxuga aprovechara al maximo el potencial calorifico del Deposito para enviar el agua caliente y la calefaccion al lugar exacto que se necesite segun la programacion que estipule el usuario.
Con el sistema de Autoxuga se reduce a minimos la aportacion de calor que puedan suministrar la Caldera o Bomba de Calor, por
optimizarse los usos almacenados de agua caliente a traves de los paneles termicos o colectores solares.
La temperatura del Deposito se puede trasladar segun requerimientos a toda la instalacion no siendo lo mismo
subir de 35ēC - 40ēC que puede mantener el Sistema electronico Autoxuga a 50ēC, que partiendo de 18ēC - 20ēC. El ahorro de
combustible con el sistema Autoxuga puede ser considerable en funcion de la variacion anual de las radiaciones solares medias en
KWh/m2*dia, segun los ATLAS de radiacion solar de cada zona.
El sistema electronico desarrollado por AUTOXUGA consiste en poner unos circuitos en cada habitacion o en cada planta
a los que desde el Modulo Control CENTRAL se le asigna la temperatura deseada para cada lugar de la casa, al objeto de evitar que funcione todo el sistema a la vez. De esta manera se consigue un ahorro energetico importante ya que se mantendran
calentados los lugares que se deseen con la temperatura escogida para cada uno de ellos.
Se trata de que los paneles termicos o colectores solares sean suficientes para el calentamiento del agua sanitaria y de la calefaccion
en invierno, pudiendo aprovecharse en verano para que el sobrante de energia calorifica se utilice en refrigeracion de la vivienda.
En cualquier pueblo de Alemania es normal ver que muchas de las casas adoptaron la energia solar como medida eficaz de ahorro a largo plazo para las familias. Los Modulos Electronicos fabricados por Autoxuga son un avance importante sobre los sistemas tradicionales de la energia solar ya que hacen que en epocas de invierno se pueda disponer de agua caliente y calefaccion sin tener que acudir a las calderas o calentadores a base de gasoil o energia electrica. Se trata de que los modulos electronicos fabricados por Autoxuga se planifiquen a traves de un programa informatico al gusto de los usuarios para que los distintos compartimentos de la casa puedan disponer de temperaturas suficientes sin tener que recurrir a un calentamiento adicional a base de los tradicionales sistemas de gasoil, gas o electricidad.
El Modulo de Control electronico desarrollado y fabricado por Autoxuga funciona bajo las instrucciones de un Programa Informatico tambien diseņado y elaborado por Autoxuga, de manera que se pueda planificar la temperatura de cada sitio de la vivienda y las horas de funcionamiento de la calefaccion, indicandose en todo momento si la radiacion solar disponible es suficiente para conseguir las temperaturas que se deseen, o bien, en caso de necesitar energia auxiliar mediante bomba calorifica o caldera, el usuario sabra el coste del combustible que le supone el mantener las condiciones de habitabilidad que pide.
La informacion que proporcionan los Transmisores son para que el usuario sepa en todo momento la temperatura que previamente se ha seleccionado en el Modulo de Control Electronico Central a traves del Programa Informatico de Autoxuga para que en caso de que no satisfaga dicha eleccion la pueda variar.
En esta imagen se representa esquematicamente los elementos que forman parte de la instalacion de energia solar de una vivienda
o de un edificio con varias plantas, aunque los esquemas estan simplificados para que se entienda el funcionamiento de la energia solar en su conjunto y no se corresponden con instalaciones reales. En todo momento y en la realizacion de las obras se cumplira la normativa tecnica urbanistica y medioambiental segun:
-Reglamento Instalaciones Termicas en los Edificios (RITE) y sus Instrucciones Tecnicas Complementarias.
-Reglamento de Recipientes a Presion (RAP)
-Reglamento Electrotecnico para Baja Tension (REBT) y sus Intrucciones Complementarias (ITC-BT)
-Ley de Proteccion del Ambiente Atmosferico (LPAA)
-Y en su caso, segun el proyecto; Normas Basicas de la Edificacion: NBE-EA.95; NBE-CA; NBE-CPI; de Seguridad e Higiene OSHT, Ley 88/67 de 8 de noviembre: Sistema Internacional de Unidades de Medida S.I., etc.
El Sistema informatico-electronico diseņado por Autoxuga permite al usuario predecir el gasto que se va a generar durante el mes con el uso de calefaccion en la epoca de invierno. El Programa Informatico es totalmente configurable de manera que se puede evaluar de forma eficaz su optimo rendimiento tanto de la energia solar como en su caso cuantificar el coste de otras energias.
Para cualquier edificacion nueva o de remodelacion, el sistema con mandos electronicos desarrollado por Autoxuga se adaptara segun requerimiento del cliente tratando siempre de conseguir las maximas prestacciones de confortabilidad al minimo coste de energia. Partimos de la premisa de que hay unas disponibilidades monetarias que deben conseguir el maximo de bienestar al minimo coste.
